Компанія IBM оголосила про один із найважливіших проривів у розвитку напівпровідникових технологій, представивши експериментальний чип із технологією, еквівалентною 0,7-нанометровому техпроцесу. Якщо розробку вдасться довести до серійного виробництва, це стане першою у світі технологією виготовлення чипів розміром менш ніж 1 нанометр

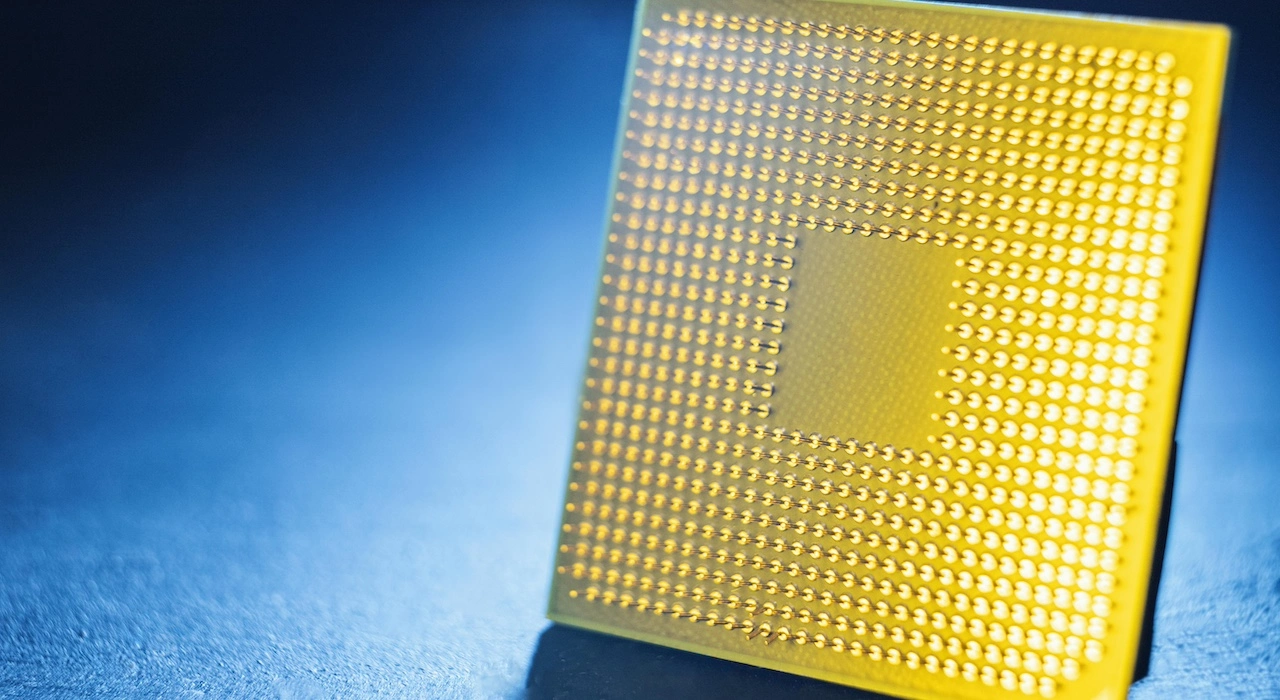

Фото: magnific.com/freepik
За словами компанії, нова архітектура NanoStack дозволяє розмістити 100 мільярдів транзисторів на кремнієвому кристалі розміром із людський ніготь. Це відкриває шлях до створення значно продуктивніших та енергоефективніших процесорів для смартфонів, персональних комп’ютерів, дата-центрів і систем штучного інтелекту.
Сьогодні передовим стандартом у галузі вважаються 2-нм чипи. Нанометр — це одна мільярдна частина метра, тобто величина, співставна з розмірами кількох атомів. Подальше зменшення транзисторів стає дедалі складнішим через фізичні обмеження, тому інженери шукають нові підходи до проєктування мікросхем.
Саме таким рішенням IBM називає NanoStack. На відміну від традиційної архітектури, де транзистори розташовуються переважно в одній площині, нова технологія передбачає багатошарове компонування. Фактично елементи чипа розміщуються один над одним, що дозволяє значно збільшити їхню кількість без збільшення площі самого кристала.
За результатами лабораторних випробувань, прототип нового чипа продемонстрував на 50% вищу продуктивність порівняно з 2-нм розробкою IBM, а також виявився на 70% енергоефективнішим. Це означає, що майбутні пристрої зможуть працювати швидше, споживаючи менше електроенергії, а сервери для хмарних сервісів та штучного інтелекту — суттєво скоротити енергоспоживання.
Також читайте: Microsoft представила квантовий чип Majorana 2
Директор IBM Research Джей Гамбетта назвав презентацію NanoStack «визначною віхою» для всієї індустрії.
«Ми не просто створюємо менші транзистори — ми повністю переосмислюємо спосіб побудови чипів, щоб забезпечити кардинально вищу продуктивність та енергоефективність», — зазначив він.
Експерти відзначають, що підхід IBM є одним із найамбітніших у галузі. Професор комп’ютерних наук Університету Суррея Алан Вудворд порівняв нову архітектуру із будівництвом 100-поверхового хмарочоса замість традиційних малоповерхових будинків. За його словами, конкуренти IBM, зокрема Samsung та Intel, також розробляють тривимірні чипи, однак їхні рішення поки що значно менш масштабні.
Попри перспективність технології, до її комерційного використання ще далеко. Багатошарові чипи стикаються з низкою складних технічних проблем, серед яких ефективне відведення тепла та забезпечення стабільної роботи транзисторів на надзвичайно малих відстанях один від одного.
IBM не назвала точних термінів виходу технології на ринок, однак зазначила, що до масового виробництва знадобиться ще кілька років. Якщо компанії вдасться реалізувати задумане, NanoStack може стати новим етапом розвитку напівпровідникової галузі після того, як традиційне масштабування чипів майже досягло своїх фізичних меж.
